视觉系统选型及搭建——接口扩展采集卡
日期：2017-08-25
来源：九游会J9
前两期我们针对相机以及镜头如何选型进行了介绍，光源在之前也进行过详细介绍，今天我们主要给大家介绍，最容易被大家忽视但是却非常重要的方案组件——采集卡。
本次小编为大家介绍的采集卡，不是过去我们认为的模拟相机配套的A/D转换卡(MV-U2000，MV-750，MV-800)，而是数字相机常用的接口扩展卡。
数字相机接口主要包含USB2.0/3.0，IEEE 1394A/B，Cameralink以及GigE(千兆网)，由于传输带宽(1000Mb)、传输距离(100米)、通用性等方面的综合优势，千兆网接口在当前乃至今后很长一段时间内，将继续承担工业相机主流接口。今天我们主要介绍与其对应的千兆网卡，由于有些用户需要用到多台千兆网相机或者既要上网还要接相机，甚至还有小部分老爷机只有百兆网口而无法使用千兆网相机，这些用户就需要千兆网卡进行接口扩展，而面对种类非常多的网卡，如何进行选择呢，小编总结了以下需要先了解的几点：
1、接口(通道数)
千兆网卡采用通用RJ45接口，主要分为单通道、双通道及四通道，一般一个通道一个RJ45口，这点有别于USB或1394接口，用户可根据自己需要选择，通道数越多，价格相应的也就越贵。
2、插槽
千兆网卡一般采用PCI-Express(PCIe)，单通道一般采用x1，双通道以上则采用x4以上(电脑主板通常只有x1或者x16，x16可以向下兼容到x4)，市面上有些号称千兆网卡采用PCI接口，这种千万不要选购，一般根本达不到1.0G的带宽，而且由于PCI属于共享带宽，其他PCI插槽接了其他设备，对卡本身的性能影响更大。
3、芯片
网卡处理能力的强弱主要取决于芯片，而不同的芯片厂家，由于其擅长、市场定位、生产工艺不同等，生产的网卡性能也各有特点，下面我们主要罗列一下主要的芯片厂家：
①Intel——老品牌，早期的台式机有很多都采用Intel的入门级网卡产品
②Realtek——中文叫做瑞昱，目前非常普及，一般用于主板的集成网卡
③Broadcom——中文叫博通，主要专注于无线网络，很多笔记本网卡都采用该品牌
此外还有Qualcomm(高通)、Atheros(被高通收购)等品牌。
4、巨型帧(Jumbo)/大型数据包

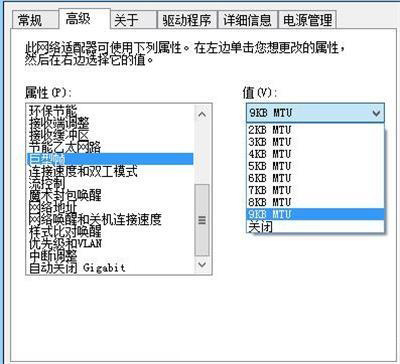

由于工业相机对带宽利用率很高，因此对网卡性能的要求也更高，这里我们主要介绍网卡功能之一——巨型帧，巨型帧实际指的就是一个数据包的大小比较大(现在常见为9KB)，过去以1500B为主，巨型帧需要网卡和设备都支持，采用该技术可以在同样数据量情况下，减少数据包数量，因此也减少设备数据包处理负担，不容易出错，与小型数据包相比，同样时间传输的数据更大，对于相机来说，可以传输更高帧率，位深更大的数据，巨型帧一般在网卡介绍中没有直接体现，需要安装之后在属性中查看。
以上就是网卡选型时，会涉及的一些参数，那么如何才能选择适合自己的网卡呢?选择时需要注意哪些东西呢?
1、确保最高传输速率(带宽)可以达到1.0Gbps;
2、按照成本考虑选择最适合的通道数;
3、了解已有电脑的插槽类型及数量再做选择，如果自己电脑没有闲置的x16 PIC-E插槽，但需要多通道网卡时，可考虑选择多个x1的网卡，一般电脑上不会只有一个PCI-E x1插槽，另外还可以去掉独立显卡(当然是有集成显卡的电脑)或者重新选购新电脑;
4、再以往的测试中，我们发现Intel网卡的性能更适合工业相机，因此我们推荐用户在选择时，选用Intel芯片的网卡，另外，为了方便使用，我公司EGigE系列千兆网卡都采用Intel芯片并经过严格测试的哦;
5、至于巨型帧，如果对于帧率要求比较高，建议用户选用支持至少9KB巨型帧的网卡，不过这参数只能在有条件时装机测试才知道;
说到这里，相信有很多人会问，那我用的笔记本，如何选择呢?其实现在很多笔记本都带有千兆网接口，但是很多都不是Intel芯片，这部分用户建议在降低对性能或者帧率的要求下使用，另外还有一部分笔记本仍采用百兆网口，这部分用户目前来看，只能采用USB3.0转GigE，但由于种种原因，就目前市面的情况，转换之后的性能很难达到真正的千兆网且支持巨型帧，甚至部分质量不好的转换器，根本无法连接千兆网工业相机使用，这部分用户如果非要尝试，建议选择贵的或者大品牌的，并且还有运气成分，我们也接触的比较少，因此也无法给大家推荐。
