汽车连接器PIN针位置度检测
日期：2013-04-26
来源：九游会J9
应用背景：减少人工成本，提高量产速度，高度精检测减少人工检测出现的误判情况
检测内容

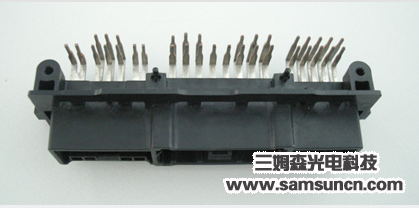

◇ 检查内容：检测34个PIN相对产品塑胶的位置度；
◇ 重复精度： 0.03mm；
◇ 要求速度：3S/PCS：
◇ 检查内容：检测34个PIN相对产品塑胶的位置度；
◇ 重复精度： 0.03mm；
◇ 要求速度：3S/PCS：
◇ 与客户机构配合 。
解决方案：
方案采用配件：
1.高清晰百万黑白工业相机*1；
2.视觉专用 LED长条型光源*1；
3.YAMAHA运动系统*1

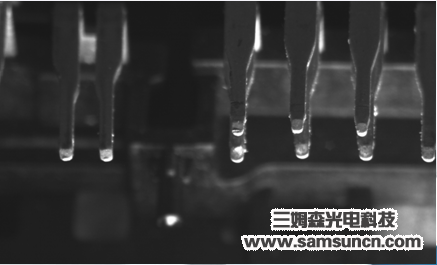

通过光源把PIN的顶端打白，通过YAHAMA移动相机，把产品分为三部份检测，软件自动搜索各PIN的中心点，检测共面度，并给出OK/NG信号。
自动检测优势：
◇一：省人，精准，高效，自动检测解决员工疲劳产生的误判。
◇二：长时间稳定工作，故障率低，24小时/天正常工作。
◇三：坏品漏检率为0，彻底解决客诉问题。
◇四：报表输出，坏品统计分析，以便工序改进
◇二：长时间稳定工作，故障率低，24小时/天正常工作。
◇三：坏品漏检率为0，彻底解决客诉问题。
◇四：报表输出，坏品统计分析，以便工序改进
