在机器视觉系统中，光源的主要功能是以合适的方式将光线投射到待测物体上，突出待测特征部分对比度。好的光源能够改善整个系统的分辨率，减轻后续图像处理的压力。

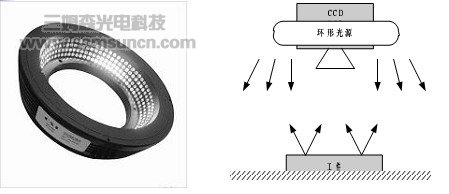

机器视觉环形光源是与CCD镜头同轴安放的，一般与镜头边缘相对齐。环形光源的优点在于可直接安装在镜头上，与待测物体距离合适时，可大大减少阴影、提高对比度，实现大面积荧光照明。环形光源对检测高反射材料表面的缺陷极佳，非常适合电路板和BGA(球栅阵列封装)等产品的缺陷检测。

机器视觉环形光源应用实例：

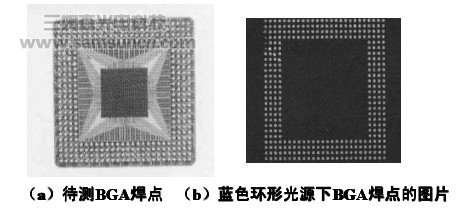

如下图所示，用蓝色环形光源照射待测BGA焊点和金属导线，既去除了金属导线图案又突出了焊点，图像中仅焊点部分呈白色，还可清晰看到左上方的瑕疵。

中国机器视觉商城销售环形光源、背光源、条形光源、漫反射圆顶光源、同轴光源、面光源、线形光源、点光源、视觉光源控制器等光源产品。

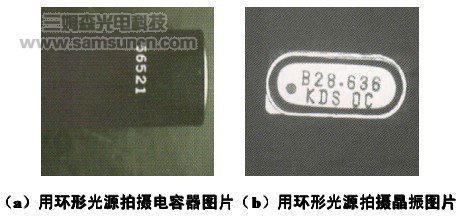

下图所示电子元器件的字符检测，(a)中电容器上的白色印刷字符与黑色背景形成鲜明对比图；(b)中水晶振荡器上的印刷字符也突出于金属外壳至上
