系统设置：



该视觉检测系统包含：

美国Cognex视觉检测系统；
Cogstek视觉光源及控制器；

检测工作：

1．检测内容：金属螺帽内是否攻牙；
2．检测精度：误判率0%，过杀率小于0.1%；
3．检测速度：根据生产线速度，实际检测速度可达30个/秒以上；

整机功能：

 实时判别螺帽内是否攻牙，根据检测结果输出相应开关量信号，从而驱动外部报警灯或废品剔除装置；

 无需配置计算机即可独立运行。同时，检测系统内一次可存储3种以上作业程序，通过切换操作按钮，可检测3种以上产品。如需检测较多新的品种，只需重新简单设置检测程序；

 系统的安装和使用十分简易，操作员工只需简单培训；

检测方法：

在生产线上采用高亮度视觉光源，从待检螺母底部打光。螺母上方倾斜布置视觉检测设备，撷取螺母图像，根据图像实时分其攻牙状况。

工作原理：

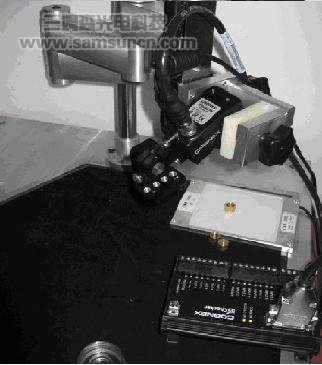

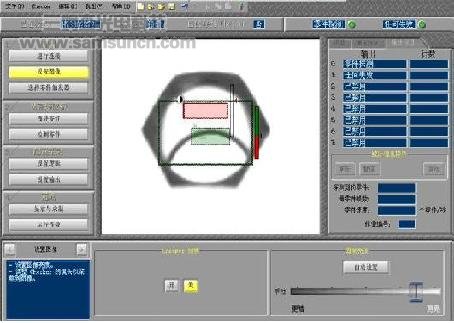

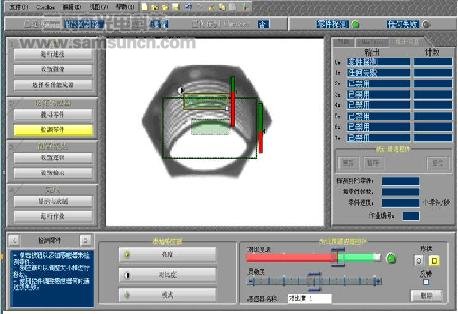

螺母内攻牙与否，其内壁图像在自身对比度上存在较大差异，视觉系统就是根据这种差异来判断攻牙状况（如图1～图3所示。图1，检测结果合格；图2，检测结果不合格；图3，实物图）。

本系统优点：

运行稳定可靠，操作简单易行；
检测速度快，实时性、通用性强；
特别适合集成在生产线上运行；
