手机盖板尺寸与外观缺陷检测方案

日期：2024-07-29 来源：九游会J9
行业应用背景



手机盖板包括前盖与后盖。前盖是保护显示屏的一层面板，主要是玻璃盖板。后盖即背板，一般由玻璃、塑料、金属、陶瓷、复合材料等材质制成。

盖板有两大功能，一是实用功能，保护手机内部，二是审美功能，增强美观和质感。对此，九游会J9针对性开发出手机盖板检测设备系列，助力生产商提高质检效率和产品质量。



手机盖板尺寸与外观缺陷检测方案_hjhb861.com

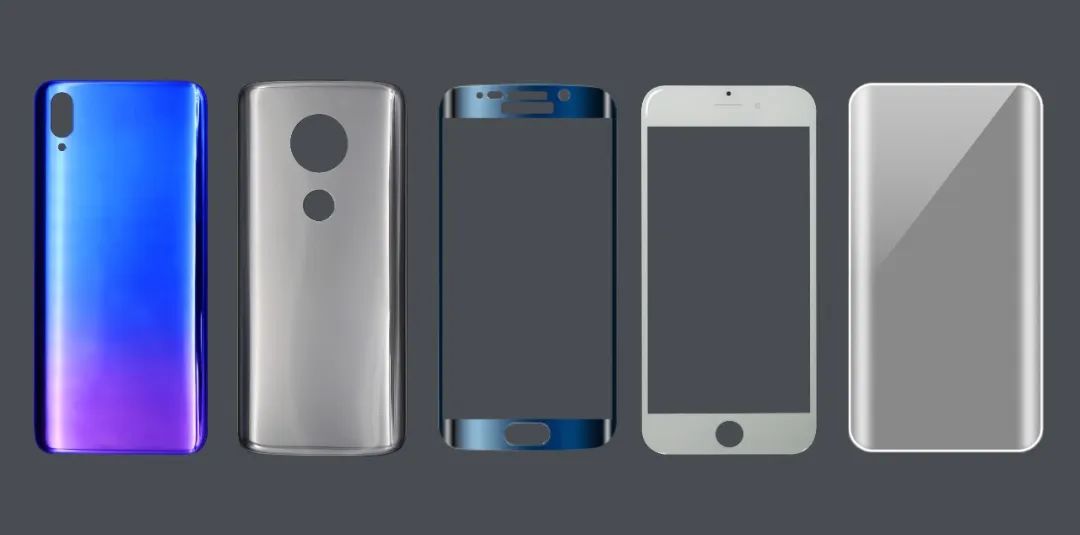

手机前后盖板，图片来自网络

☟☟☟




1、手机盖板3D尺寸检测设备



手机盖板尺寸与外观缺陷检测方案_hjhb861.com

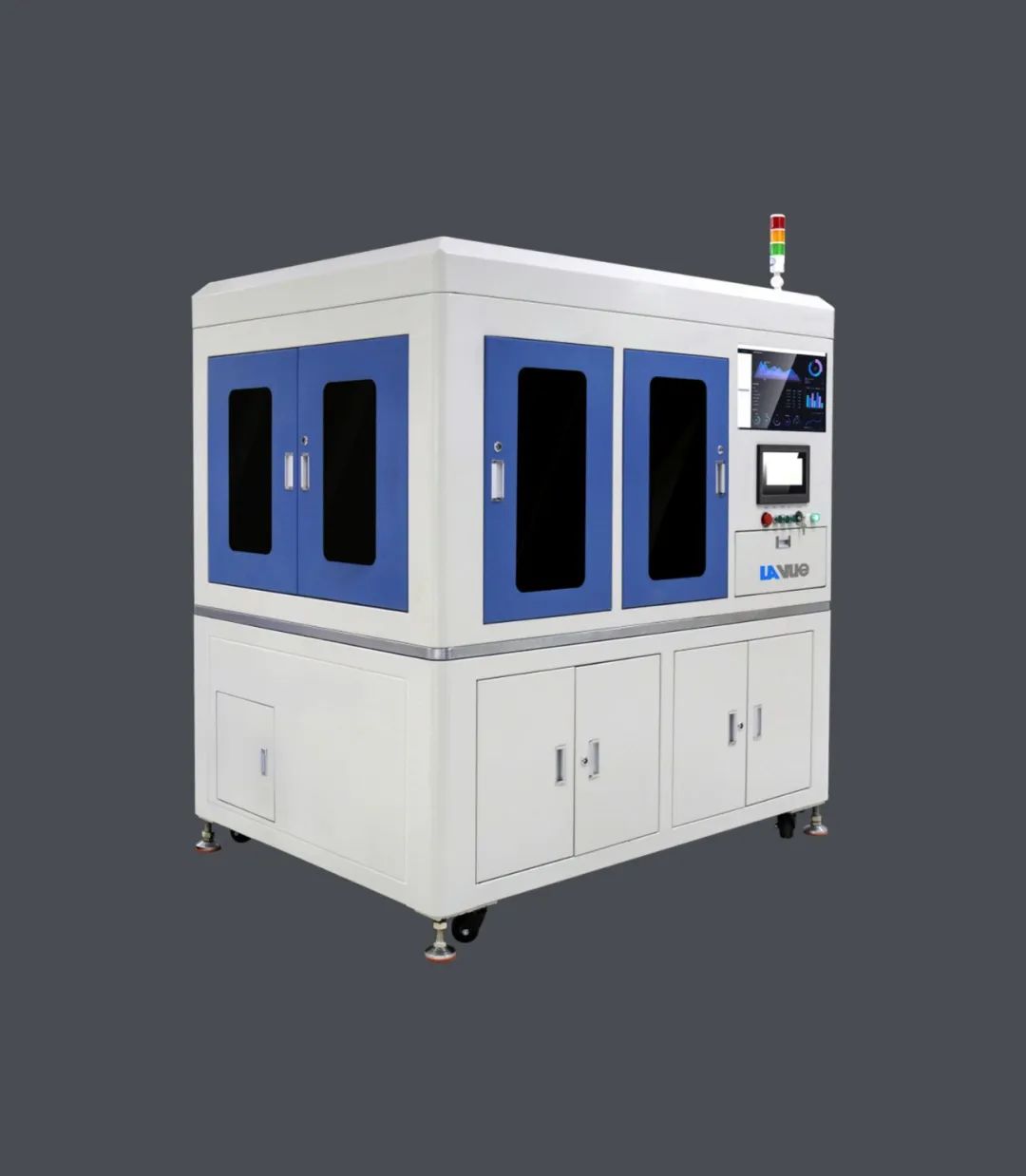

                                               图片供参考，以实物为准


◎检测产品：

玻璃盖板和塑料、金属、陶瓷、复合材料类盖板。


◎检测内容：

测量盖板长宽尺寸、厚度、端面高度、圆角半径、轮廓度、平面度等。

◎检测难点：

手机装配对盖板的精度要求高，而盖板比较光滑，具有反光或透光性质，检测难度大，常规视觉检测手段容易出现无法测出或测量误差等问题，难以保证准确率。

◎检测方案：

色散共焦成像技术+CCD视觉检测系统+三姆森色散共焦检测软件。

多种成像技术结合，解决高精度快速测量和多指标同步测量的难题，实时收集在线数据，快速分析图像，公差自由设定，自动判断OK/NG，自动生成报表。


手机盖板尺寸与外观缺陷检测方案_hjhb861.com

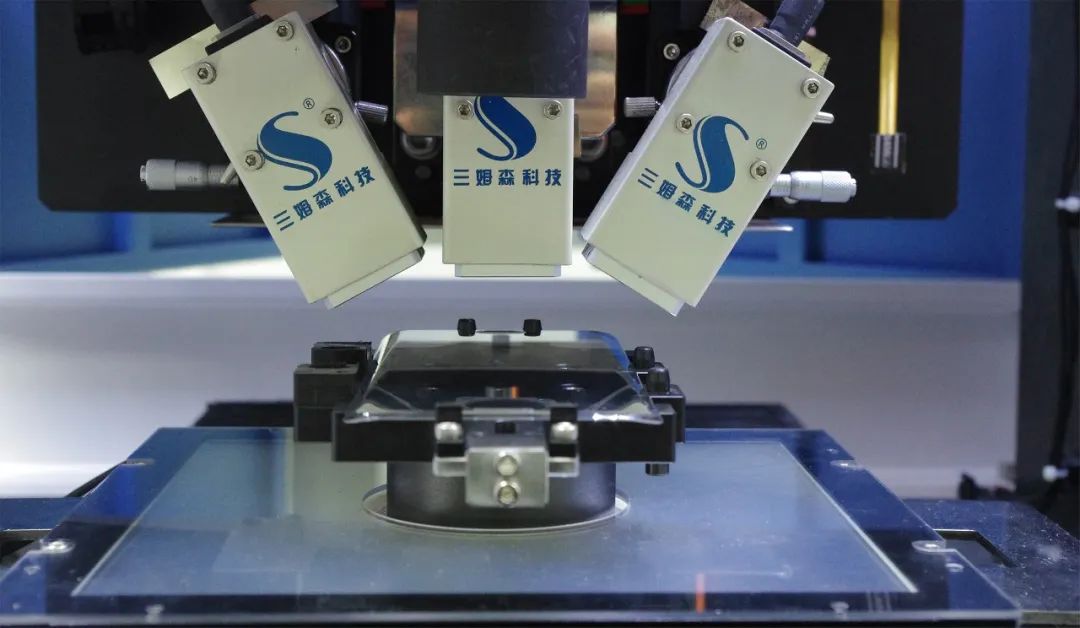

检测设备内构图


◎优势特点：

①通用性强：兼容多种材质（含透明物体），具有高精度、大角度、大量程、抗干扰等特点。

②无损检测：非接触式检测，避免损伤产品，且对环境要求低，可在多种不良环境下工作。

③操作便捷：操作简单，一键自动测量，自动判别结果，自动数据分析和生成、导出报表。

④柔性程度高：模块化设计，可根据客户需求，任意增减检测模块，快速转换与调整生产。

⑤检测范围广：功能多样化，实现长宽尺寸、平面度、轮廓度、端面高度等多指标一键测量。


2、手机盖板外观缺陷检测设备

手机盖板尺寸与外观缺陷检测方案_hjhb861.com                                               图片供参考，以实物为准


◎检测产品：

玻璃盖板和塑料、金属、陶瓷、复合材料类盖板。

◎检测内容：

检测划痕、划伤、压痕、擦伤、脏污、异色、点花、凹凸点、点状异物、崩边、砂边、亮边、缺口等缺陷。

◎检测难点：

盖板材质与工艺特殊，具有反光或透光性质，易出现划痕、压痕、擦伤等问题，运用人工或常规手段，难以检出细微的缺陷，需要极高的检测精度和可靠的打光效果。

◎检测方案：

多套高速线阵相机+三姆森外观检测软件。

高速多角度拍摄多张图像，实时收集在线数据，快速分析图像，公差自由设定，自动判断OK/NG，自动生成报表。



手机盖板尺寸与外观缺陷检测方案_hjhb861.com

检测软件界面



◎优势特点：

高速检测，一次完成：采用高速线阵相机与高频闪LED光源相组合，允许同一工位拍摄多张不同打光图片，FPGA高速处理大量图像数据，精准凸显多种缺陷，并保证高速生产需求。
