SATA连接器共面度检测
Date：2013-04-27
Source：九游会J9
应用背景：减少人工成本，提高量产速度，高度精检测减少人工检测出现的误判情况
检测内容
◇ 检查内容：PIN相对于产品塑胶共面度；
◇ 各PIN的PIN间距；
◇ 要求精度： 0.02mm；
◇ 要求速度：0.5S/PCS：
◇ 检查内容：PIN相对于产品塑胶共面度；
◇ 各PIN的PIN间距；
◇ 要求精度： 0.02mm；
◇ 要求速度：0.5S/PCS：
◇ 与客户机构配合 。
解决方案：
方案采用配件：
1.高清晰百万黑白工业相机*1；
2.视觉专用 LED条型光源*1；

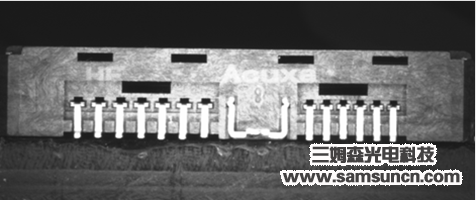

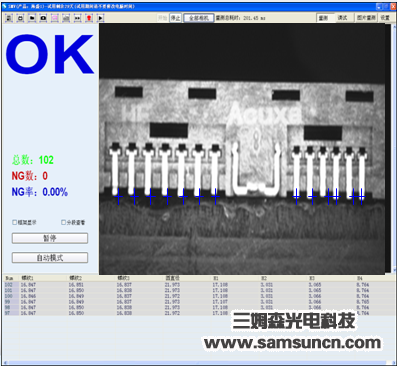

通过光源把PIN打白，软件自动搜索各PIN的中心点，检测共面度与PIN间距，并给出OK/NG信号
自动检测优势：
◇一：省人，精准，高效，自动检测解决员工疲劳产生的误判。
◇二：长时间稳定工作，故障率低，24小时/天正常工作。
◇三：坏品漏检率为0，彻底解决客诉问题。
◇四：报表输出，坏品统计分析，以便工序改进
◇二：长时间稳定工作，故障率低，24小时/天正常工作。
◇三：坏品漏检率为0，彻底解决客诉问题。
◇四：报表输出，坏品统计分析，以便工序改进
