检测任务：

检测E－Block上指片（TOP）和下指片（Bottom）尾孔的直径和圆度

 应用对象：

该系统用于单指片和多指片的硬盘磁头驱动架的尾孔直径和圆度测量。

技术规格：

半自动：人工上下料，自动送料 尾孔大小：0.1084+/-0.0004 重复性指标 GRnR<8% 与通止规的相关性>80% 与 CMM 的相关性 >85% 双工位：左边工位测上指片，右边工位测下指片

检测说明：

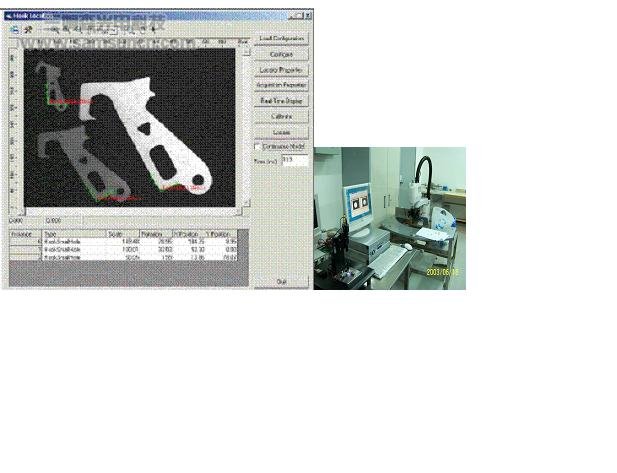

本系统采用双CCD系统分别检测上下指片，运用HexSight软件进行二次开发，重复精度在2微米一下，采用了HexSight软件的Locator定位，有效的消除了环境噪音的影响。其检测结果及图像如下：
